Компания ООО «ПЛК-СИСТЕМЫ» представляет XDR — новую премиальную DIN-серию источников от MEAN WELL.
Выпущенная в апреле 2025 года серия XDR-E мощностью от 75 до 960 Вт уже широко используется в таких областях, как промышленная автоматизация, энергетическая инфраструктура, оборудование для возобновляемой энергетики, сетевые коммутаторы и оборудование для производства полупроводников.
Для удовлетворения потребностей приложений, требующих более высоких технических характеристик и более жестких условий эксплуатации, MEAN WELL представила в марте 2026 года премиальную флагманскую серию XDR в металлических корпусах мощностью от 75 до 960 Вт. С запуском серии XDR, наряду с серией XDR-E, MEAN WELL теперь предлагает, как премиальные, так и экономичные варианты продуктов, предоставляя рынку более широкий и разнообразный выбор решений для электропитания.
По сравнению с предыдущим поколением SDR/NDR/EDR, которые присутствовали на рынке более 10 лет, новое поколение XDR/XDR-E предлагает: более компактные размеры, более полную линейку моделей, улучшенные характеристики, поддержку большего количества сертификатов безопасности, более длительный гарантийный период и т.д. В целом, новая серия демонстрирует значительные улучшения по сравнению с предыдущим поколением.
Подробные различия в характеристиках между новым и предыдущим поколениями смотри в сравнительной таблице ниже.
Таблица основных сходств и различий XDR-E серии от SDR, NDR, EDR DIN-серий.
| Модель | DIN AC-DC преобразователи нового поколения | DIN AC-DC преобразователи старого поколения | |||
| XDR | XDR-E | SDR | NDR | EDR | |
| Диапазон входного напряжения (в зависимости от модели) | 85-305 В.перем.тока 80~431 В пост. тока | 85-264 В.перем.тока 120~370 В пост. тока | 8-264 В.перем.тока 127~370 В пост.тока | 90-264 В.перем.тока 127~370 В пост.тока | |
| Пусковой ток (в зависимости от модели) | <10A / 230 В.перем.тока | < 30A-35A / 230 В.перем.тока | <50A-80A / 230 В.перем.тока | <40 А / 230 В.перем.тока | |
| Значения выходных напряжений (в зависимости от модели) | 12В, 24В, 36В, 48В (XDR-960 без 12В) | 12 В, 24 В, 36 В, 48 В (XDR-960E без 12 В) | 12В, 24В, 48В (SDR-240-960 без 12В) | 12В, 24В, 48В (NDR-240/480 без 12В) | 12В, 24В, 48В (EDR-150 без 12В/48В) |
| Выходная мощность | 75 Вт / 120 Вт / 240 Вт / 480 Вт / 960 Вт 200% пиковой мощности | 75 Вт / 120 Вт / 150 Вт / 240 Вт / 480 Вт / 960 Вт | 75 Вт / 120 Вт / 240 Вт / 480 Вт / 960 Вт Пиковая мощность 130% | 75 Вт / 120 Вт / 240 Вт / 480 Вт | 75 Вт / 120 Вт /150 Вт |
| Эффективность (в зависимости от модели) | 89%-96% | 88,5% — 94% | 85,5% — 92,5% | 85% — 88,5% | |
| Параллельная функция | 3840 Вт (3+1) (XDR-240~960) | 3840 Вт (3+1) (XDR-480E~960E) | 3840 Вт (3+1) (SDR-480~960) | нет | |
| Наличие схемы обеспечения параллельной работы источников питания (XDR-240~960) на полевых транзисторах ORing FET. | да (XDR-240~960) | нет | нет | нет | |
| Поддерживаемый коммуникационный протокол | MODbus (X0R-240~960) | нет | нет | нет | |
| Контакты реле DC OK | ДА | ДА | нет | ||
| Дистанционное Управление | ДА | нет | нет | нет | |
| Рабочая температура. | -40+85°C ( снижение мощности при температуре корпуса >+60°С ) | -40+70°C (снижение мощности при температуре корпуса >+50°C ) | -30+70°С (снижение мощности при температуре корпуса >+50°C) | -20+70°С (снижение мощности при температуре корпуса >+50°C) | -20+60°С (снижение мощности при температуре корпуса выше >+50°C) |
| Уровень OVC | OVC III | нет | |||
| Конформное Покрытие печатной платы | ДА | нет | нет | ||
| Сертификация безопасности | EAC, SEMI 7, 62368-1, 61010-1, 61558-1 | EAC, 62368-1, 61010-1, 61558-1 | EAC, 62368-1 | EAC, 62368-1 | EAC, 62368-1 |
| ЭМС | Электромагнитная совместимость | EN55032 | Класс В | EN55032, Класс B | EN55032, Класс A |
| Устойчивость к электростатическим разрядам (ЭСР) | Конт. разряд ±8 кВ Возд. разряд ±15 кВ | Конт. разряд ±4 кВ Возд. разряд ±8 кВ | Контактный разряд — ±4 кВ Воздушный разряд — ±8 кВ | ||
| Размеры (Ш x В x Г) | 75 Вт | 30 x 125,2 x 116 мм (+6%) | 32 x 125,2 x 102 мм | ||
| 120 Вт | 30 x 125,2 x 116 мм (-23%) | 40 x 125.2×113.5 мм | |||
| 150 Вт | нет | 30 x 125,2 x 116 мм (-23%) | нет | нет | 40 x 125,2 x 113,5 мм |
| 240 Вт | 40 x 125,2×116 мм (-35%) | 63 x 125,2 x 113,5 мм | нет | ||
| 480 Вт | 48 x 125,2×125 мм (-45%) | 85,5 x 125,2 x 128,5 мм | нет | ||
| 960 Вт | 96 x 125,2×132 мм (-23%) | 110 x 125,2 x 150 мм | нет | ||
| Тип Клеммной колодки | винтовые клеммы или пружинный зажим или рычажный зажим | Винтовые Клеммы | Винтовые Клеммы | ||
| Гарантия | 1 год | 1 год | 1 год | 1 год |

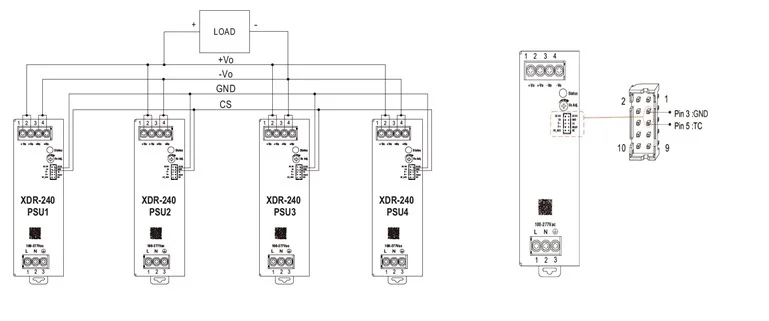

В серию XDR-240~960 интегрирована схема Oring-FET. Основная задача Oring-FET схемы — предотвратить обратный ток при соединении плюсовых и минусовых выводов источников питания, которые могут быть соединены параллельно в количестве два или три, но не более четырёх одинаковых по мощности и выходному номиналу блоков питания XDR-240~960 серии.
![[10.04.2026] XDR - премиальная DIN-серия источников питания от MEAN WELL 1](https://optim.tildacdn.com/tild3366-6132-4434-a230-663064323833/-/format/webp/_1.jpg.webp "[10.04.2026] XDR - премиальная DIN-серия источников питания от MEAN WELL 1")
В серии XDR-240~960 функции пиковой мощности и пускового тока включены по умолчанию. При работе в параллельном режиме или режиме постоянного тока (например, в приложениях для зарядки аккумуляторов) убедитесь, что контакты ТС и GND разомкнуты, чтобы отключить функцию пиковой мощности. В противном случае может сработать защита от перегрузки (OLP), что приведет к отключению питания.
Если один из четырех (трёх, двух) параллельно соединённых блоков выйдет из строя, например, произойдет короткое замыкание на его выходе, то встроенные транзисторы Oring-FET мгновенно «отсекут» неисправный блок питания от общей шины. Остальные три блока из четырёх или два из трёх или один оставшийся из двух, в зависимости от количества подключённых параллельно блоков питания, продолжат питать нагрузку в режиме распределения тока (Current Sharing), не «выливая» ток в неисправный блок. В старых моделях вместо ORing FET использовали диоды Шоттки, которые грелись. Использование ORing FET в XDR-240~960 сводит потери напряжения и тепла к минимуму, что критично при суммировании мощности четырех мощных блоков.
В промышленных системах двигатели или индуктивные нагрузки часто генерируют большие пусковые токи во время запуска. Если источник питания не может выдержать эти скачки, запуск системы может завершиться неудачей. Серия XDR поддерживает пиковую мощность 200% и пиковый ток 600%, что обеспечивает реакцию на изменения нагрузки с точностью до миллисекунды, повышая вероятность успешного запуска и общую стабильность системы.
При проектировании систем следует учитывать следующие факторы:
Правильное проектирование системы обеспечивает оптимальное использование пиковых возможностей, избегая при этом непреднамеренного срабатывания защиты. В сложных промышленных условиях и при высоких переходных нагрузках источники питания с широким диапазоном рабочих температур, возможностью работы при пиковых нагрузках, резервной архитектурой питания и интеллектуальными функциями связи могут значительно повысить производительность системы.
Серия MEAN WELL XDR специально оптимизирована для промышленных условий и обеспечивает надежные решения по электропитанию для оборудования, работающего в сфере энергетики, полупроводникового оборудования и систем промышленной автоматизации. Вся XDR серия поддерживает дистанционное включение/выключение, что упрощает автоматизированное управление системой.
Все источники питания нового поколения XDR серии имеют ультратонкие корпуса от 31 мм для моделей мощностью 75 Вт до 96 мм для моделей мощностью 960 Вт, что позволяет достичь большей энергоёмкости, и как следствие, большей эффективности использования пространства во всех типах телеком, индустриальных и системных устройствах безопасности и автоматизации, в которых есть габаритные ограничения внутреннего пространства.
Серия XDR работает в диапазоне температур от -40°С до +85°С, что делает ее подходящей как для высокотемпературных закрытых шкафов управления, так и для низкотемпературных наружных условий. Печатные платы обработаны влагостойким конформным покрытием, обеспечивающим стабильную работу в условиях высокой влажности или в таких областях применения, как оборудование для обработки полупроводников.
Конструкция соответствует категории перенапряжения OVC III и обеспечивает стабильную работу на высотах до 5000 метров.
По мере все большей цифровизации промышленных систем источники питания становятся неотъемлемой частью систем мониторинга. C развитием цифровых технологий и интеллектуальных систем в промышленности источники питания трансформируются из «пассивных компонентов питания» в «контролируемые и управляемые элементы системы», требующие коммуникационных возможностей для удаленного мониторинга, прогнозирующего технического обслуживания и системной интеграции.
Модели серии XDR мощностью 240 Вт и выше оснащены встроенной поддержкой телекоммуникационного протокола MODBus /RTU, что позволяет осуществлять мониторинг напряжения, тока, температуры и других рабочих параметров в режиме реального времени, а также удаленный сбор данных и оповещения о неисправностях.
Ниже в таблице приведён сокращённый перечень основных MODBus /RTU команд, которые поддерживаются в блоках питания MEAN WELL XDR-240~960.
| Имя команды | Описание |
| OPERATION | Дистанционное управление: ВКЛ (0x00 01), ВЫКЛ (0x00 00) |
| VOUT_SET* | Установка выходного напряжения (коэффициент = 0,01) |
| IOUT_SET* | Установка выходного тока (коэффициент = 0,01) |
| FAULT STATUS_1 | Статус неисправности 1 |
| FAULT STATUS_2 | Статус неисправности 2 |
| READ_VIN | Входное напряжение (коэффициент = 0,1) |
| READ_VOUT | Выходное напряжение (коэффициент = 0,01) |
| READ_IOUT | Выходной ток (коэффициент = 0,01) |
| READ_TEMPERATURE_1 | Внутренняя температура (коэффициент = 0,1) |
| READ_POUT | Выходная мощность (коэффициент = 1) |
| SYSTEM_STATUS | Статус работы системы |
| SYSTEM_CONFIG | Конфигурация системы |
| PROTECT_CONFIG | Конфигурация защиты |
| RESET_DEFAULT | Сброс к заводским настройкам (запись 0xAA для восстановления) |
| AC_FAIL_LL_SET | Порог восстановления после провала сети (коэффициент = 0,1) |
| DC_OK_SET | Порог сигнала DC OK (коэффициент = 0,01) |
| PEAK_SET | Предел пикового выходного тока (коэффициент = 0,01) |
| OL_ALARM_LEVEL | Порог предварительной сигнализации перегрузки (коэффициент = 0,01) |
| MODBUS_ID | Установка адреса MODBus |
| MODBUS_BAUD | Установка скорости передачи |
| MODBUS_FORMAT | Установка формата кадра |
| CLEAR_LOG | Очистка журнала событий |
| TOTAL_PSON_TIME | Общее время наработки |
| PSON_TIME | Текущее время наработки (сбрасывается при включении питания AC) |
| OVP_CNT | Счётчик срабатываний защиты от перенапряжения (OVP) |
| OLP_CNT | Счётчик срабатываний защиты от перегрузки (OLP) |
| OTP_CNT | Счётчик срабатываний защиты от перегрева (OTP) |
| ACUVP_CNT | Счётчик срабатываний защиты от понижения напряжения сети (ACUVP) |
| EVENT_0 | Последнее событие в журнале |
| EVENT_1 | Предпоследнее событие |
| EVENT_2 | Более раннее событие |
Полный перечень MODBus /RTU команд доступен в разделах OTHER -> User Manuals со стр. 38 по ссылкам на техническую документацию на английском языке, приведённым ниже. Не смотря на наличие MODBus /RTU команд все блоки питания серии XDR имеют на борту классический проводной Remote Control и DC OK.
Новая премиальная серия XDR обеспечивает следующие ключевые преимущества:

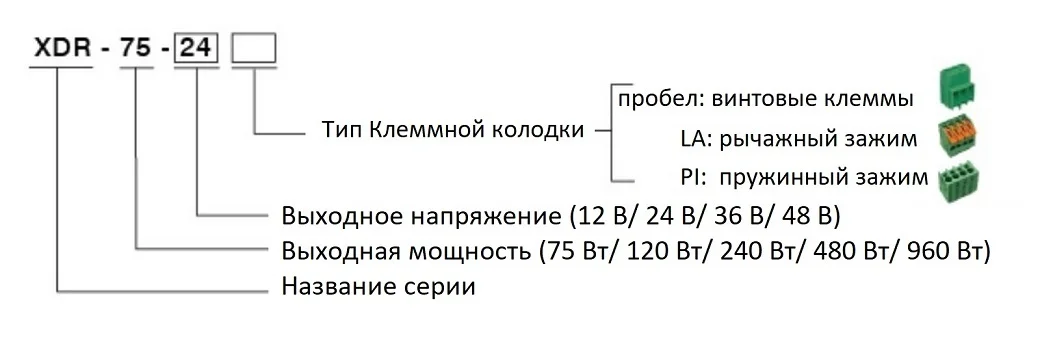

Информация для покупки:
![[10.04.2026] XDR - премиальная DIN-серия источников питания от MEAN WELL 2](https://optim.tildacdn.com/tild6639-3831-4362-a134-396430323562/-/format/webp/order_info_XDR__1.jpg.webp "[10.04.2026] XDR - премиальная DIN-серия источников питания от MEAN WELL 2")
Ссылки на техническую документацию на английском языке:
XDR-75
XDR-120
XDR-240
XDR-480
XDR-960
