[26.06.2025] XTR — ультратонкая трёхфазная DIN-серия источников питания для суровых условий эксплуатации от MEAN WELL

ООО «ПЛК-СИСТЕМЫ» представляет новую XTR серию источников питания на DIN-рейку с входным напряжением 320 …600 В от компании MEAN WELL.
Серия XTR является продолжением развития популярной серии TDR.

Таблица основных сходств и различий XTR-240 серии и TDR-240 серии:

Серия	XTR-240		TDR-240
Входное напряжение	320~600 В.перем.тока	450~800 В.пост.тока	340~550 В. перем.тока	480~780 В. пост.тока
Выходные характеристики	12 В.пост.т./ регулир.диап. 12~15 В.пост.т.	15А (пик 22.5А)	не применимо
	24 В.пост.т./ регулир.диап. 24~29 В.пост.т.	10А (пик 15А)	24 В.пост.т./ регулир.диап. 24~28 В.пост.т.	10А (пик 13А)
	36 В.пост.т./ регулир.диап. 36~42 В.пост.т.	6.6А (пик 10А)	не применимо
	48 В.пост.т./ регулир.диап. 48~55 В.пост.т.	5А (пик 7.5А)	48 В.пост.т./ регулир.диап. 48~55 В.пост.т.	5А (пик 6.5А)
Температурный диапазон	-40…+85°C		-30…+70°C
Габариты (Ш×В×Г)	48×125.2×125 мм		63×125.2×113.5 мм
Доп. функции	Опционально доступна параллельная работа (3+1) и DC-OK		Встроенный DC-OK, нет параллельной работы
Клеммы	серия без индекса	под отвертку	под отвертку
	с индексом LA	клемма-рычаг
	с индексом PI	клемма-зажим

Таблица основных сходств и различий XTR-480 серии и TDR-480 серии:

Серия	XTR-480		TDR-480
Входное напряжение	320~600 В.перем.тока	450~800 В.пост.тока	340~550 В.перем.тока	480~780 В.пост.тока
Выходные характеристики	12 В.пост.т./ регулир.диап. 12~15 В.пост.т.	30А (пик 60А)	не применимо
	24 В.пост.т./ регулир.диап. 24~29 В.пост.т.	20А (пик 40А)	24 В.пост.т./ регулир.диап. 24~28 В.пост.т.	20А (пик 26А)
	36 В.пост.т./ регулир.диап. 36~42 В.пост.т.	13.3А (пик 26.6А)	не применимо
	48 В.пост.т./ регулир.диап. 48~55 В.пост.т.	10А (пик 20А)	48 В.пост.т./ регулир.диап. 48~55 В.пост.т.	10А (пик 13А)
Температурный диапазон	-40…+85°C		-30…+70°C
Габариты (Ш×В×Г)	63×125.2×125 мм		85.5×125.2×128.5 мм
Доп. функции	DC-OK, дистанционное ВКЛ/ВЫКЛ, параллельная работа (3+1) с контактами P.link		Встроенный DC-OK, нет параллельной работы
Клеммы	серия без индекса	под отвертку	под отвертку
	с индексом LA	клемма-рычаг
	с индексом PI	клемма-зажим

Таблица основных сходств и различий XTR-960 серии и TDR-960 серии:

Серия	XTR-960		TDR-960
Входное напряжение	320~600 В.перем.тока	450~800 В.пост.тока	340~550 В.перем.тока	480~780 В.пост.тока
Выходные характеристики	24 В.пост.т./ регулир.диап. 24~29 В.пост.т.	40А (пик 80А)	24 В.пост.т./ регулир.диап. 24~28 В.пост.т.	40А (пик 52А)
	36 В.пост.т./ регулир.диап. 36~42 В.пост.т.	26.6А (пик 53.3А)	не применимо
	48 В.пост.т./ регулир.диап. 48~55 В.пост.т.	20А (пик 40А)	48 В.пост.т./ регулир.диап. 48~55 В.пост.т.	20А (пик 26А)
Температурный диапазон	-40…+85°C		-30…+70°C
Габариты (Ш×В×Г)	96×125.2×132 мм		110×125.2×150 мм
Доп. функции	DC-OK, дистанционное ВКЛ/ВЫКЛ, параллельная работа (3+1) с контактами P.link		DC-OK, параллельная работа (3+1)
Клеммы	серия без индекса	под отвертку	под отвертку
	с индексом LA	клемма-рычаг
	с индексом PI	клемма-зажим

Источники питания серии XTR не имеют в конструкции вентилятора охлаждения, что обеспечивает отсутствие акустического шума. При конвекции воздуха без вентилятора конструкция XTR серии повышает общую надёжность системы электропитания и исключает затраты и неудобства, связанные с периодическим обслуживанием, в особенности в запылённых помещениях.
Серия XTR обеспечивает холодный старт и надёжную работу в диапазоне рабочих температур от -40℃ до + 70℃, что существенно расширяет географию применения этих источников питания в нашей стране.
Все источники питания данной серии имеют ультратонкие корпуса, что позволяет достичь большей энергоёмкости, и как следствие, большей эффективности использования пространства во всех типах телеком, индустриальных и системных устройствах безопасности и автоматизации, в которых есть габаритные ограничения внутреннего пространства.

Новая серия XTR обеспечивает следующие ключевые преимущества:

• Универсальный вход 320~600 В переменного тока или 450~800 В постоянного тока.
• Возможность монтажа на DIN-рейку TS-35/7.5 или 15.
• Высокая энергоэффективность. КПД 91%~ 96% в зависимости от модели.
• Пониженное тепловыделение. Повышенная надежность. Лучшая устойчивость к экстремальным температурам в диапазоне -40℃~+70℃
• Охлаждение за счет свободной конвекции воздуха.
• Потребляемая мощность без нагрузки: от <1 Вт для моделей мощностью 75 Вт до <3,6 Вт для моделей мощностью 960 Вт.
• Поддержка режима параллельного включения (3+1):

o XTR-480 для достижения суммарной мощности 1920 Вт;
o XTR-960 для достижения суммарной мощности 3840 Вт;
  Категория перегрузки по напряжению
o IEC/EN 61558-1/-2-16 — OVC III, высота над уровнем моря до 2000 м;
o IEC/EN/UL 61010 — OVC II, высота над уровнем моря до 5000 м;

• Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG: 100 МОм, при 500 В постоянного тока, при 25°C, при 70% влажности.
• Регулируемое выходное напряжение постоянного тока.
• Функции защиты: Короткое замыкание, Перегрузка, Перенапряжение, Перегрев, Защита от пониженного входного напряжения
• Повышенная устойчивость к вибрационным нагрузкам 10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. по осям X, Y, Z; Крепление: Соответствие IEC60068-2-6.
• Глобальные сертификаты в различных областях: ITE 62368-1; TUV BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; СВ IEC62368-1, IEC61558-1, IEC61010; RCM AS/NZS 62368-1, AS/NZS 61558-1 /-2-16; BIS IS13252 (P.1):2010; BSMI CNS15598-1; CCC GB4943.1; EAC, CE UL61010.

• Три типа выходных клемм на выбор: под отвёртку (серии без индекса); клемма-рычаг (серии с индексом LA); клемма-зажим (серии с индексом PI).

Все блоки питания серии XTR со всеми типами клемм являются стандартными складскими позициями MEAN WELL:

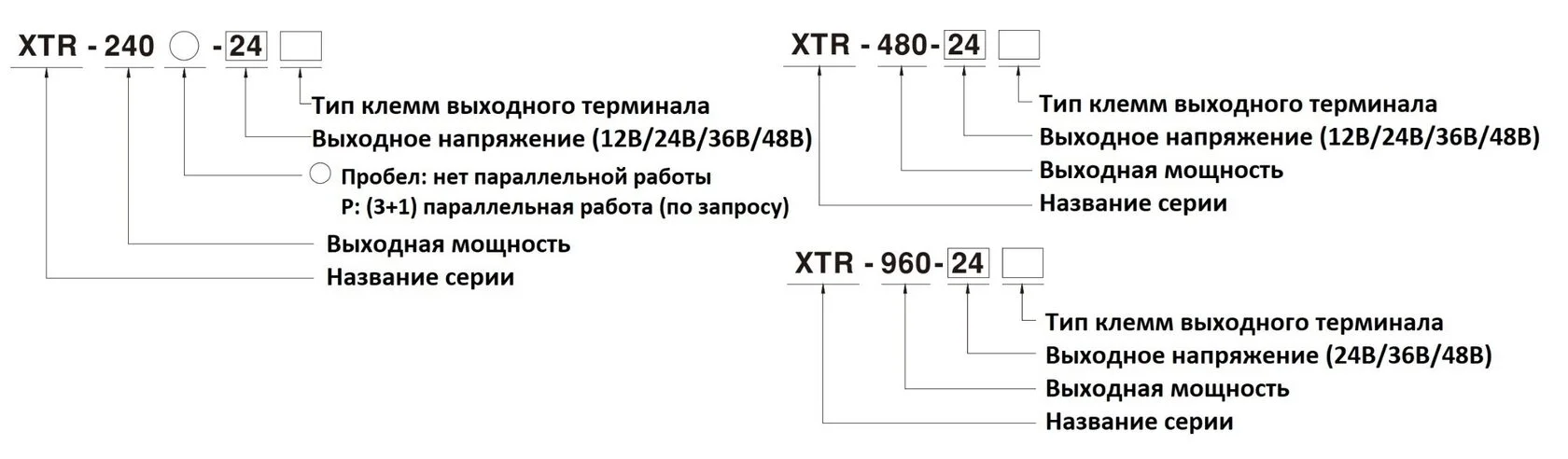

Информация для покупки:

Ссылки на техническую документацию на английском языке:
XTR-240 — серия
XTR-480 — серия
XTR-960— серия
